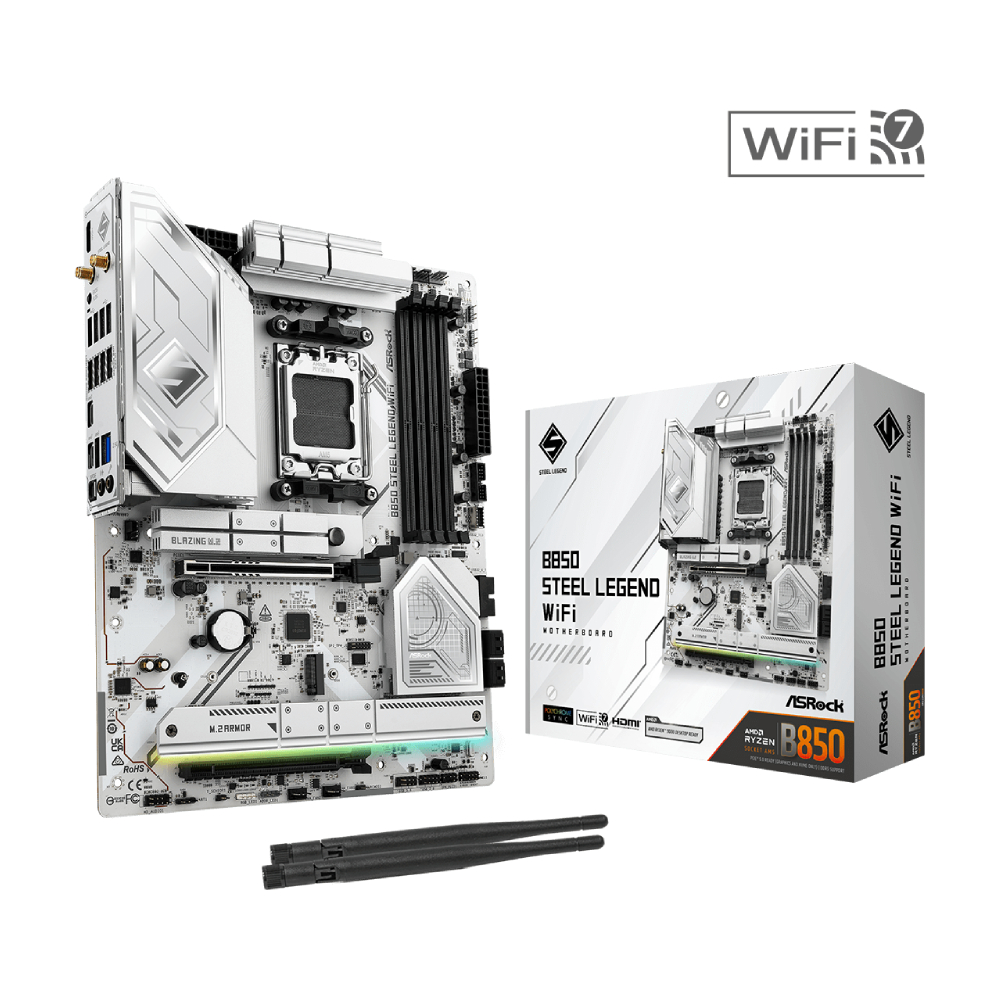

ASRock B850 Steel Legend WiFi ATX主機板

產品特點

• 支援 AMD Ryzen™ 9000 / 8000 / 7000 系列處理器（AM5 插槽）
• 14+2+1 相供電設計，搭載 80A Dr.MOS，提供穩定電力
• 4 組 DDR5 記憶體插槽，支援最高 256GB，超頻可達 DDR5-8000+
• 1 組 PCIe 5.0 x16 插槽與 1 組 PCIe 4.0 x16 插槽（x4 模式）
• 1 組 Blazing M.2（PCIe Gen5x4）與 3 組 Hyper M.2（PCIe Gen4x4）插槽
• 4 組 SATA3 接口，支援傳統儲存裝置
• 內建 Wi-Fi 7（802.11be）與藍牙功能，提供高速無線連線
• Realtek RTL8125BG 2.5Gb 有線網路晶片，提升網路效能
• Realtek ALC4082 7.1 聲道高傳真音效編解碼器，支援 Nahimic 音效技術
• 前置 USB 3.2 Gen2x2 Type-C 接頭，傳輸速度高達 20Gbps
• 多組後置 USB 接口，包括 USB 3.2 Gen2、Gen1 Type-A 與 Type-C
• 顯示卡 Lite Release 設計與免工具 M.2 散熱器，安裝更便利
• XXL 鋁合金散熱片與 M.2 底部散熱片，強化散熱效能
• 支援 Polychrome RGB 與 SignalRGB，打造個人化燈效
• ATX 規格，採用 8 層 PCB 設計，提升穩定性與散熱表現

產品規格

• 獨家功能

  卓越的生產力
  - PCIe Gen5 (Graphics, M.2)
  - 雙通道 DDR5
  堅若磐石的耐用性
  - 14+2+1 相供電, VCore+SOC+MISC 80A Dr.MOS 配有擴大散熱護甲
  - 彈性整合 I/O 擋板
  - 持久耐用的 20K 電容 (高品質導電聚合物電容器)
  超高速連接
  - 2.5 千兆網卡, 802.11be Wi-Fi 7 模組
  - ASRock Lightning 遊戲埠
  EZ Update
  - BIOS Flashback 按鈕
  - ASRock Auto Driver Installer
  EZ Troubleshooter
  - ASRock 開機狀態檢查

• 處理器

  - 支援 AMD AM5 插槽 Ryzen™ 9000, 8000 和 7000 系列處理器*


  * 擴充槽可用性可能因CPU不同而異。 請參考 PCIe/M.2 Bandwidth 列表.

• 晶片

  - AMD B850

• 記憶體

  - 雙通道 DDR5 記憶體技術
  - 4 x DDR5 插槽
  - 支援 DDR5 ECC/non-ECC, un-buffered 記憶體高達 8000+(OC)
  - 系統記憶體最大容量: 256GB
  - 支援 Extreme Memory Profile (XMP) 和 EXTended Profiles for Overclocking (EXPO) 記憶體模組

• BIOS

  - 256Mb AMI UEFI Legal BIOS, 支援圖形界面

• 內建顯示

  整合 AMD RDNA™ 顯示核心 (實際支援程度按 CPU 而定)
  - 1 x HDMI 2.1 TMDS/FRL 8G 相容, 支援 HDR, HDCP 2.3, 最大解析度達 4K 120Hz

• 音效

  - 7.1 聲道高傳真音效, 支援內容保護功能 (Realtek ALC4082 音源編碼解碼器)
  - 左右聲道分層走線
  - 前側耳機埠採用直接驅動技術 (支援高達 600 歐姆的耳機)
  - Nahimic Audio

• 網路

  - 2.5 千兆網卡 10/100/1000/2500 Mb/s
  - Dragon RTL8125BG
  - 支援 Dragon 2.5 千兆網卡 軟體
  - 全智慧自動頻寬最佳化
  - 視覺化友善 UI 介面
  - 視覺化網路用量統計表
  - 內建遊戲, 瀏覽與串流模式頻寬最佳化
  - 使用者自定優先權控制

• 無線網路

  - 802.11be 2x2 Wi-Fi 7 模組
  - 支援 IEEE 802.11a/b/g/n/ac/ax/axe/be
  - 支援 2.4GHz/5GHz/6GHz* 頻段
  - 支援 160MHz 頻道頻寬在 6GHz* 頻段
  - 單天線支援 2 (發送) x 2 (接收) 分集技術
  - 支援 Bluetooth 5.4
  - 支援 MU-MIMO


  *Microsoft^® Windows^® 11 才支援 Wi-Fi 7。 沒有 Windows^® 10 的驅動程式。 6GHz 頻段的可用性將取決於各國家和地區不同的法規狀態。 將透過 Windows^® Update 和軟體更新啟用此功能 (在支援的國家)。

• 擴充插槽

  CPU:
  - 1 x PCIe 5.0 x16 插槽 (PCIE1), 支援 x16 模式*
  Chipset:
  - 1 x PCIe 4.0 x16 插槽 (PCIE2), 支援 x4 模式*
  - 1 x 垂直 M.2 插槽 (Key E), 支援 2230 型 WiFi/BT PCIe WiFi 模組
  - 顯示卡 PCIe 插槽為 15μ 鍍金接針 (PCIE1)


  * PCIE1 將以 Gen5x16 (搭配 9000 和 7000 系列處理器)、Gen4x8 (搭配 8000 (Phoenix 1) 系列處理器) 和 Gen4x4 (搭配 8000 (Phoenix 2) 系列處理器) 的規格執行.
  如果 M2_4 已佔用，PCIE2 將被禁用。
  支援 NVMe SSD 開機

• 儲存

  CPU:
  - 1 x Blazing M.2 插槽 (M2_1, Key M), 支援 2280 型 PCIe Gen5x4 (128 Gb/s) 模式*
  - 1 x Hyper M.2 插槽 (M2_2, Key M), 支援 2260/2280 型 PCIe Gen4x4 (64 Gb/s) 模式*
  Chipset:
  - 1 x Hyper M.2 插槽 (M2_3, Key M), 支援 2230/2260/2280 型 PCIe Gen4x4 (64 Gb/s) 模式*
  - 1 x Hyper M.2 插槽 (M2_4, Key M), 支援 2260/2280 型 PCIe Gen4x4 (64 Gb/s) 模式*
  ASMedia ASM1061:
  - 4 x SATA3 6.0 Gb/s 連接埠


  * 支援 NVMe SSD 開機
  M2_1 是 M.2 安裝的第一優先順序
  M2_1 將以 Gen5x4 (搭配 9000 和 7000 系列處理器)，及 Gen4x4 (搭配 8000 (Phoenix 1 和 Phoenix 2 系列處理器) 的規格執行.
  M2_2 將以 Gen4x4 (搭配 9000 和 7000 系列處理器)、Gen4x4 (搭配 8000 (Phoenix 1) 系列處理器) 和 Gen4x2 (搭配 8000 (Phoenix 2) 系列處理器) 的規格執行.
  如果 M2_4 已佔用，PCIE2 將被禁用。

• RAID

  - 支援 RAID 0, RAID 1 和 RAID 10 for M.2 NVMe storage devices

• USB

  CPU:
  - 2 x USB 3.2 Gen2 Type-C (後置)
  - 1 x USB 3.2 Gen2 Type-A (Rear (USB32_3))
  - 1 x USB 3.2 Gen1 Type-A (Rear (USB32_1))
  Chipset:
  - 1 x USB 3.2 Gen2x2 Type-C (前置)
  - 1 x USB 3.2 Gen2 Type-A (Rear (USB32_4))
  - 6 x USB 3.2 Gen1 Type-A (2 Rear (USB32_2 和 USB32_5), 4 Front)
  - 8 x USB 2.0 (4 前置, 4 後置)


  * 所有USB支援ESD 靜電保護

• 接頭

  - 1 x SPI TPM 接針
  - 1 x 熱敏電阻線材 接針
  - 1 x 電源 LED 與揚聲器接針
  - 1 x RGB LED 接針*
  - 3 x 可編程 LED 接針**
  - 2 x CPU 風扇連接埠 (4-pin) (智慧風扇速度控制)***
  - 3 x 機箱風扇連接埠 (4-pin) (智慧風扇速度控制)***
  - 1 x AIO 幫浦風扇連接器 (4-pin) (智慧風扇速度控制)***
  - 1 x 24 針 ATX 電源連接埠 (高密度電源連接埠)
  - 2 x 8 針 12V 電源連接埠 (高密度電源連接埠)
  - 1 x 前面板音訊連接埠
  - 2 x USB 2.0 接針 (支援 4 USB 2.0 埠)
  - 2 x USB 3.2 Gen1 接針 (支援 4 USB 3.2 Gen1 埠)
  - 1 x 前置 Type C USB 3.2 Gen2x2 接針 (20 Gb/s)


  * 支援至 12V/3A, 36W LED 燈條
  ** 支援至 5V/3A, 15W LED 燈條
  *** CPU_FAN1 支援風扇功率最高 1A (12W).
  CPU_FAN2, CHA_FAN1~3 和 AIO_PUMP 支援風扇功率最高 3A (36W).
  CPU_FAN2, CHA_FAN1~3 和 AIO_PUMP 可以自動偵測 3 針或 4 針風扇.

• 後背板輸出 / 入接口

  - 2 x 天線埠
  - 1 x HDMI 埠
  - 1 x 光纖 SPDIF 數位音訊輸出埠
  - 2 x USB 3.2 Gen2 Type-C 埠 (10 Gb/s)
  - 3 x USB 3.2 Gen1 Type-A 埠*
  - 2 x USB 3.2 Gen2 Type-A 埠 (10 Gb/s)**
  - 4 x USB 2.0 埠
  - 1 x RJ-45 網路埠
  - 1 x BIOS Flashback 按鈕
  - 1 x 線性輸出插孔 (鍍金音訊插孔)
  - 1 x 麥克風輸入插孔 (鍍金音訊插孔)


  * USB32_12 為 Lightning 遊戲埠.
  ** USB32_34 支援 超穩定 USB 供電.

• 軟體與 UEFI

  軟體
  - ASRock 主機板工具程式 (A-Tuning)
  - ASRock Dragon 2.5 千兆網卡 軟體
  - ASRock Polychrome SYNC*
  UEFI
  - ASRock EZ 模式
  - ASRock Full HD UEFI
  - ASRock Auto Driver Installer
  - ASRock Instant Flash


  *可從華擎 APP Shop 下載這些應用程式.

• 附件

  - 2 x SATA 資料線
  - 2 x ASRock WiFi 2.4/5/6 GHz 天線
  - 1 x 熱敏電阻線材

• 規格

  - ATX 規格: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
  - 8 層板 PCB 設計

• 作業系統

  - 支援 Microsoft^® Windows 10 64-bit / 11 64-bit

• 認證

  - FCC, CE
  - 支援 ErP/EuP (需要搭配支援 ErP/EuP 的電源供應器)
